Egluro Camerâu Delweddu Thermol

Mae camerâu delweddu thermol yn ddyfeisiadau sy'n trosi egni thermol (gwres) yn olau gweladwy er mwyn dadansoddi gwrthrych neu olygfa benodol. Gelwir y ddelwedd a gynhyrchir yn thermogram ac fe'i dadansoddir trwy broses a elwir yn thermograffeg. Mae camerâu delweddu thermol yn ddyfeisiadau soffistigedig sy'n prosesu'r ddelwedd sydd wedi'i chipio a'i harddangos ar sgrin. Gellir defnyddio'r delweddau hyn ar gyfer diagnosis ar unwaith neu eu prosesu trwy feddalwedd arbenigol ar gyfer gwerthuso pellach, cywirdeb ac allbwn adroddiadau. Mae camerâu delweddu thermol yn mynd â thymheredd mesur i'r lefel nesaf; yn lle cael rhif ar gyfer y tymheredd fe gewch lun yn dangos gwahaniaethau tymheredd arwyneb.

Beth Mae Camerâu Delweddu Thermol yn ei Weld?
Golau gweladwy yw'r hyn a welwn o'n cwmpas bob dydd. Dyma'r unig ran o'r sbectrwm electromagnetig y gallwn ei weld. Dim ond ardal fach yn y sbectrwm electromagnetig y mae golau gweladwy yn ei gymryd ac mae ymbelydredd isgoch (IR) yn cynrychioli canran uwch. Os ydym am weld beth sy'n digwydd mewn rhannau eraill o'r sbectrwm mae angen offer arbenigol arnom.
Mae pob gwrthrych yn amsugno, yn adlewyrchu ac weithiau'n trosglwyddo egni ar wahanol lefelau. Bydd gwahanol ddeunyddiau yn rhyddhau gwres neu ynni oer ar gyfraddau gwahanol. Yr egni hwn y gellir ei ganfod gan offer isgoch a'i arddangos fel delweddau.

Cymwysiadau a Defnyddiau Camera Delweddu Thermol
Wedi'i ddatblygu'n wreiddiol ar gyfer defnydd milwrol yn ystod Rhyfel Corea, mae camerâu delweddu thermol wedi mudo i feysydd eraill ac wedi dod o hyd i lawer o ddefnyddiau. Mae diffoddwyr tân yn eu defnyddio i weld trwy fwg, dod o hyd i bobl a dod o hyd i ardaloedd lle mae nifer fawr o danau. Mae gorfodi'r gyfraith yn defnyddio'r dechnoleg i reoli gweithgareddau gwyliadwriaeth, lleoli a dal pobl a ddrwgdybir, ymchwilio i leoliadau troseddau a chynnal gweithrediadau chwilio ac achub. Mae technegwyr cynnal a chadw llinellau pŵer yn lleoli cymalau a rhannau gorboethi i ddileu methiannau posibl. Pan fydd inswleiddiad thermol yn mynd yn ddiffygiol, gall technegwyr adeiladu adeiladau weld gollyngiadau gwres i wella effeithlonrwydd oeri neu wresogi. Gellir monitro gweithgareddau ffisiolegol, megis twymyn, mewn bodau dynol ac anifeiliaid gwaed cynnes eraill hefyd gyda delweddu thermograffig. Maent hefyd yn offer cyffredin a ddefnyddir gan arolygwyr cartrefi.

Nodweddion Camera Delweddu Thermol
Gellir prynu camerâu delweddu thermol gyda'r lleiafswm prin o nodweddion sydd ond yn darllen tymheredd y croeswalltau canol sefydlog ar yr arddangosfa neu gyda nodweddion lluosog sy'n caniatáu i'r defnyddiwr ddewis croeswallt symudol lluosog a thynnu cymariaethau rhyngddynt i ddangos y croeswalltau uchel, isel a tymheredd cyfartalog ar yr arddangosfa. Mae gan gamerâu delweddu thermol baletau lliw lluosog y gellir eu dewis gan ddefnyddwyr, fel du/gwyn, haearn neu enfys. Mae'r palet haearn yn cael ei ddefnyddio amlaf gan arolygwyr cartref. Mae'r palet du/gwyn yn helpu i nodi manylion ar ddelwedd, ac mae gan y palet enfys y sensitifrwydd thermol gorau ar gyfer arddangos y gwahaniaethau mewn tymheredd. Gweler delweddau sampl isod o rai paletau lliw.

Beth i Edrych amdano mewn Camera Delweddu Thermol
Mae yna nifer o gydrannau sy'n cyfrannu at ansawdd a chost camera delweddu thermol. Y ddau ffactor pwysicaf yw datrysiad y synhwyrydd a'r sensitifrwydd thermol.
Mae cydraniad y synhwyrydd yn disgrifio nifer y picseli. Y penderfyniadau mwyaf cyffredin yw 160 x 120, 320 x 240 a 640 x 480 picsel. Mae synhwyrydd 320 x 240 yn cynhyrchu delwedd sy'n cynnwys 76,800 picsel. Gan fod gan bob picsel dymheredd sy'n gysylltiedig ag ef, sef 76,800 o bwyntiau data tymheredd. Mae cydraniad uwch hefyd yn cynhyrchu delweddau cliriach i'w gweld.
Sensitifrwydd thermol yw'r gwahaniaeth tymheredd lleiaf y gall y camera ei ganfod. Mae sensitifrwydd o 0.05 ° yn golygu y gall y camera wahaniaethu rhwng dau arwyneb gyda dim ond pum canfed o wahaniaeth tymheredd gradd.
Ffactor pwysig arall i'w ystyried yw ystod tymheredd y camera delweddu thermol. Mae'r ystod yn dweud beth yw'r tymheredd isaf ac uchaf y gall y camera ei fesur (mae -4 ° F i 2200 ° F yn nodweddiadol).
Er mwyn cael y ddelwedd thermol orau i'w dadansoddi, mae pedwar addasiad y gellir eu gwneud i'r rhan fwyaf o gamerâu: ffocws, newidiadau gosodiadau emissivity, newidiadau gosodiad tymheredd adlewyrchol a thiwnio thermol. Rhaid ystyried pob un o'r addasiadau hyn wrth ddewis camera delweddu thermol.
Yn union fel camera safonol, mae angen canolbwyntio lens y camera delweddu thermol i wella eglurder y ddelwedd. Gellir canolbwyntio'r rhan fwyaf o gamerâu trwy droelli'r lens. Mae gan gamerâu mwy soffistigedig ffocws botwm gwthio.
Allyredd yw faint o ymbelydredd sy'n cael ei allyrru o wrthrych o'i gymharu ag allyrrydd perffaith o ymbelydredd pan fo'r ddau ar yr un tymheredd. Mae addasu'r emissivity yn bwysig wrth gymryd mesuriadau tymheredd neu wrth gymharu tymereddau dau wrthrych gwahanol. Nid yw pob camera yn caniatáu i'r defnyddiwr fewnbynnu tymheredd adlewyrchol.
Mae'r gosodiad tymheredd adlewyrchol yn caniatáu i'r defnyddiwr wneud iawn am dymheredd gwrthrychau amgylchynol yn adlewyrchu ar wrthrych. Yn union fel emissivity, mae tymheredd adlewyrchol yn bwysig wrth gymryd mesuriadau tymheredd neu gymharu tymheredd dau wrthrych. Nid yw pob camera yn caniatáu i'r defnyddiwr fewnbynnu tymheredd adlewyrchol.
Mae tiwnio'r camera yn thermol yn golygu addasu'r rhychwant neu'r ystod tymheredd y mae'r camera yn ei weld tra yn y modd gwylio â llaw. Mae modd llaw yn caniatáu i'r defnyddiwr addasu'r rhychwant i ystod ddymunol, a bydd y camera bob amser yn arddangos yr ystod tymheredd hwn. Mae'n well defnyddio'r modd llaw pan gaiff ei ddefnyddio i ddod â gwahaniaethau tymheredd y gwrthrych sy'n cael ei weld allan.

Cyfyngiadau Camera Delweddu Thermol
Oherwydd y gall ynni thermol gael ei adlewyrchu oddi ar arwynebau sgleiniog, ni all camerâu delweddu thermol weld trwy wydr. Gellir defnyddio camerâu delweddu thermol i gasglu gwybodaeth am y tu mewn
 o wal, ond ni allant weled trwy furiau. Mae hefyd yn bwysig gwybod na ddylid defnyddio camerâu delweddu thermol fel yr unig ffactor sy'n penderfynu bod problem. Dylid defnyddio offerynnau eraill bob amser i gadarnhau'r broblem.

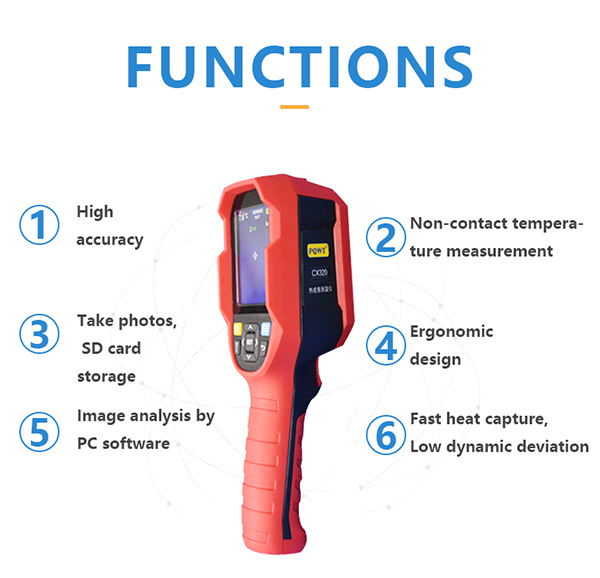

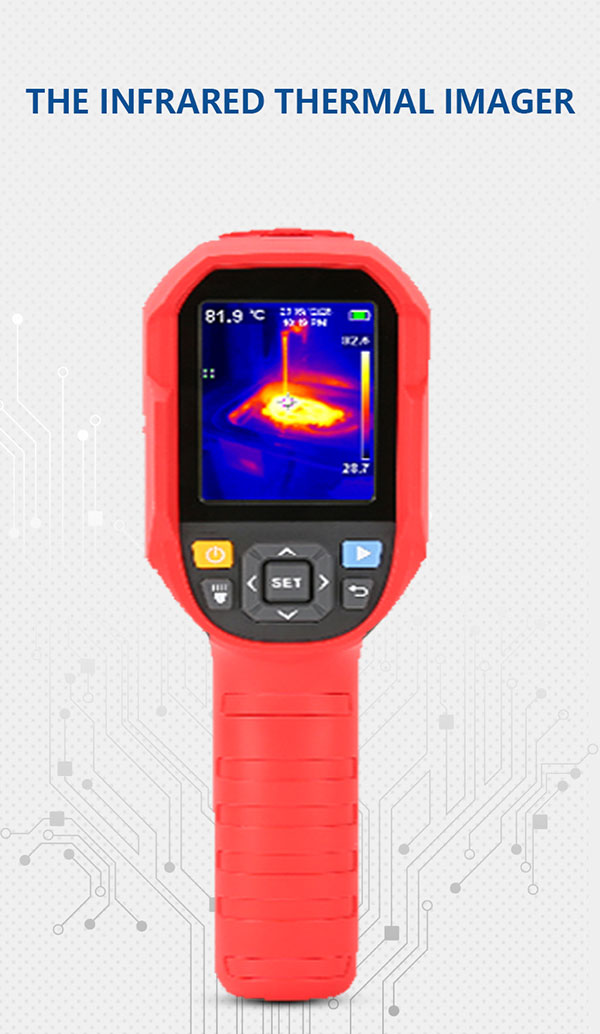

Camera Delweddu Thermol PQWT CX320
